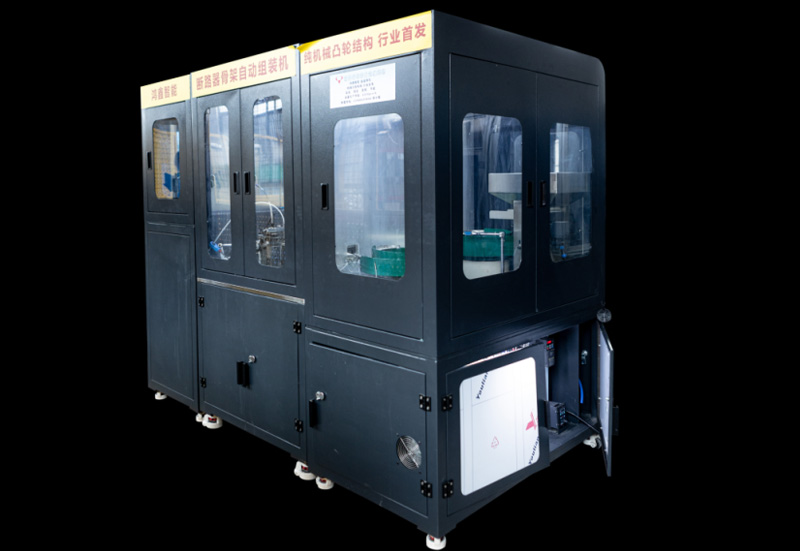

1.應用：適用于各種電子組件：連接器/斷路器/低壓電器/接觸器/塑膠組件/五金組件/電子元件等自動檢測組生產設備

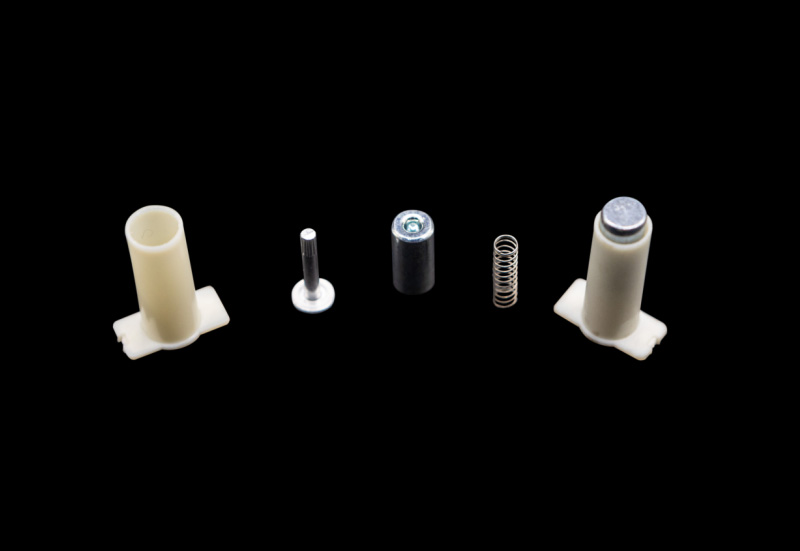

2.設備操作流程：外殼上料→頂桿裝配→彈簧裝配→鐵件裝配→不良品檢測→ 成品出料
平穩高效
成品 70 個／分鐘。
應用廣泛
適用于各種電子組件
質量保障
可編程邏輯控制器(Programmable Logic Controller，PLC)選用歐姆龍品牌， 氣動元器件選用 SMC 品牌 振動盤自動送料由鴻鑫自主開發；
1、生產效率：成品 70 個／分鐘
2、設備外形尺寸：長X寬X高 ＜ 2300 X 1550 X 1900 (mm) ,工作臺面高度750 mm;
3、可編程邏輯控制器(Programmable Logic Controller，PLC)選用歐姆龍品牌， 氣動元器件選用 SMC 品牌 振動盤自動送料由鴻鑫自主開發；
4、環境溫度： 0-40 攝氏度；
5、相對濕度： 20-90 %RH;
6、電源：單相 380V ± 10, 50Hz士2%

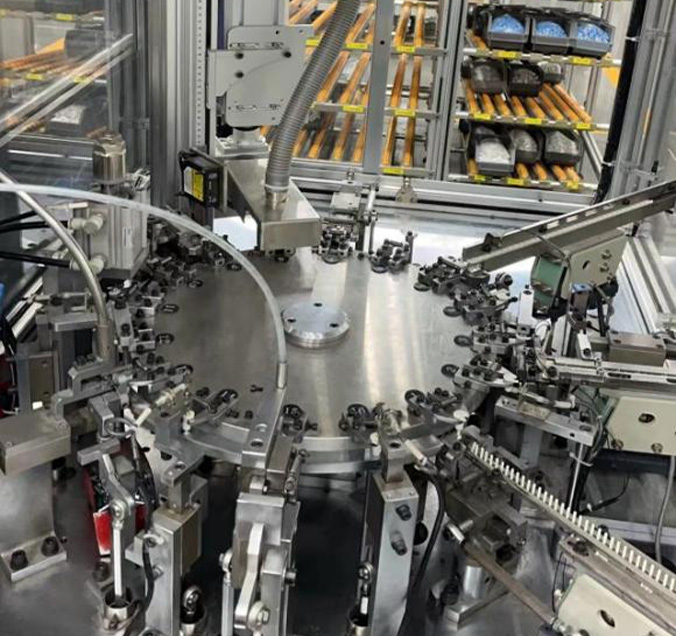

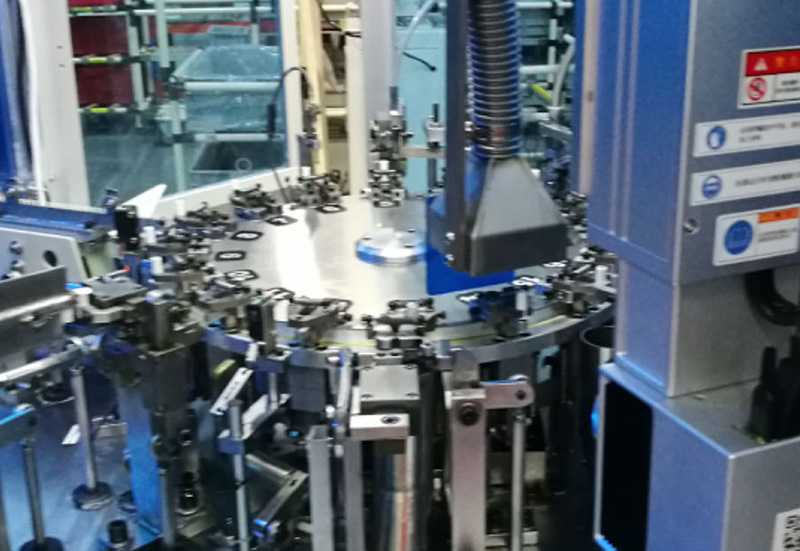

小型斷路器全自動裝配檢測生產線由AGV機器人上料，根據SAP系統下發的產品工單打二維碼，然后上殼體與下殼體分離。上殼體打底：通過十個工序完成三個零部件的安裝，每個組裝完成后都有對應安裝精度檢測工序確保組裝完全合格。下殼體零部件安裝,上下殼體合體：共25個工序安裝12個零部件，各部分組裝完成后通過導向銷保證上下合體，內部零部件安裝結束后檢測產品通斷功能，合格后裝鉚釘、鉚壓、退螺釘，檢測所有安裝合格后流轉至檢測工位。
單極產品經過瞬時檢測、延時檢測、冷卻塔等單元檢測后可貼一維碼、貼封蓋即可流轉至下一工位，多極產品則……需進行9個工序的多極拼裝，拼裝結束后進行二次延時再次驗證產品的穩定性、可靠性，
最后通過耐壓檢測、移印、激光標識、裝卡扣后流轉至自動包裝單元。
塑殼斷路器全自動焊接裝配線
1、設備輸入電壓 380V±10%, 50Hz;±1Hz；
2、設備兼容規格: 2P、3P、4P、63系列、125系列、250系列、400系列、630系列、800系列。
3、設備生產節拍： 28秒/臺、40秒/臺兩種可任意選配。
4、同一殼架產品不同極數可以一鍵切換或掃碼切換均可；切換不同殼架產品需要人工更換模具或夾具。
5、裝配方式： 人工裝配、自動裝配兩種可任意選配。
6、設備夾具可根據產品型號定做。
7、有故障報警、壓力監測等報警顯示功能。
8、中文版和英文版兩種操作系統。
9、所有核心配件 均采用意大利、瑞典、德國、日本、美國、臺灣等不同國家和地區的進口配件 。
所有部件全部由自動供料系統自動供料，自動加助焊劑、助焊片，自動焊接，所有焊接電極做到 1 分鐘更換完畢，不需要拆卸冷卻水管，自動定長定位，換裝簡單易用，電極具有磨削工具方便操作工人磨削電極，不需要專業維修參與，提高生產效率降低生產成本。

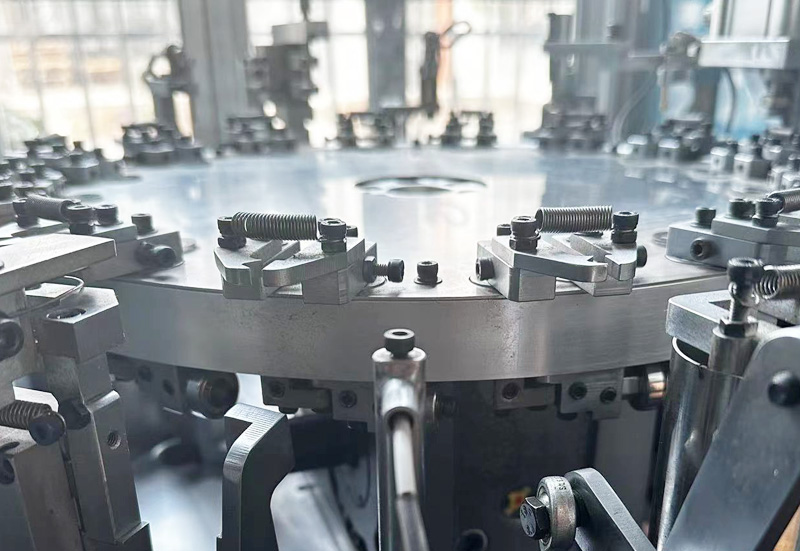

小型斷路器骨架裝配
1、生產效率：成品 70 個／分鐘
2、設備外形尺寸：長X寬X高 ＜ 2300 X 1550 X 1900 (mm) ,工作臺面高度750 mm;
3、可編程邏輯控制器(Programmable Logic Controller，PLC)選用歐姆龍品牌， 氣動元器件選用 SMC 品牌 振動盤自動送料由鴻鑫自主開發；
4、環境溫度： 0-40 攝氏度；
5、相對濕度： 20-90 %RH;
6、電源：單相 380V ± 10, 50Hz士2%。
本公司獨立研發的柔性供料系統，采用多向震動分散零件、視覺拍照定位、機器人抓取，完美解決薄片、異型、易損傷電鍍產品、小批量多品種切換零件上料問題。公司采用電磁式柔性供料，功率高、負載大，相比音圈電機式柔性供料，具有成本更低、操作更簡便的優勢。
振動盤廣泛應用于電子、五金、塑膠、鐘表業、電池、食品、連接器、醫療器械、醫藥、食品、玩具、文具、日常用品的制造等各個行業，是解決工業自動化設備供料的必須設備。振動盤除滿足產品的定向排序外還可用于分選、檢測、計數包裝等，是一種現代化高科技產品。
